Беспроводные линии передачи и приема видеоинформации

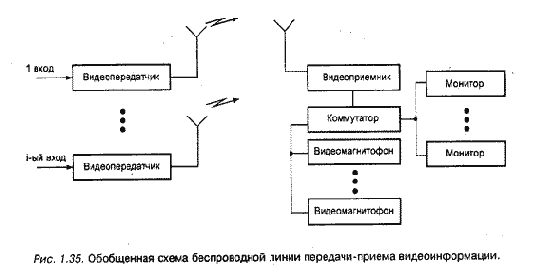

Обобщенная схема беспроводной линии передачи и приема видеоинформации представлена на рис. 1.35.

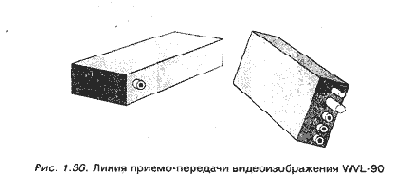

На рис. 1.36 изображены блоки приемника и передатчика линии передачи-приема видеоизображения и звука модели WVL-90.
Рабочая частота комплекта составляет от 904 до 928 МГц. Линия в сосотоянни передавать цветное или черно-белое изображение на расстояние от 300 до 900 м, в зависимости от типа используемой антенны (встроенная плоская антенна или внешняя антенна высокого усиления типа WVLA-902), отношение сигнал/шум не менее 45 дБ. Питание от внешнего источника питания - 10-25 В, потребляемый ток передатчика - не менее 50 мА, приемника - не менее 20 мА. Габариты передатчика - 23х6.Зх9.5 см, приемника - 23х70х12 см.
Коммутатор применяется в случае работы одновременно с несколькими видеосигналами. Он передает сигнал одновременно на видеомагнитофон и (или) монитор. Например, коммутатор модели OVS-31 позволяет выводить на монитор сигналы от 4 до 12 видеокамер. Время показа сигнала регулируемое - от 1 до 20 с. Возможно исключение любой камеры из режима просмотра. Питание от сети, габариты - 6,Ох26,5х24,0 см, - вес 3,3 кг. Характеристики одного из мониторов, используемого в подобных линиях, рассмотрим на примере изделия OVS-27. Разрешение - 850 линий, экран с диагональю 25 см, встроенный динамик, частота горизонтальной развертки - 15,625 Гц (15,750 Гц), частота вертикальной развертки 50 Гц (60 Гц), электропитание от сети, амплитуда входного видео@ сигнала - до 2 В, потребляемая мощность - 30 Вт, габариты - 235х220х250 мм, вес - 6,2 кг.
