Микровидеокамеры
Предлагаемые к реализации и имеющие приемлемые характеристики для целей коммерческой разведки видеокамеры имеют, в основном, импортное происхождение. Отечественные камеры по габаритным характеристикам пригодны пока только для систем видеоконтроля (служебные помещения, видеодомофоны, магазины и т.д.).
Остановимся более подробно на характеристиках некоторых конкретных моделей камер зарубежного производства. Наибольший интерес в данном случае представляет описание бескорпусных видеокамер. На рис. 1.28 изображена бескорпусная черно-белая микровидеокамера.
Объектив и электронная схема управления размещаются на одной плате размером 4.2х4.2 см. Стандартный объектив имеет фокусное расстояние 3,6 мм. С этим объективом камера имеет габариты 4.2х4.2х2.1 см и угол обзора 92°. С точечным объективом габариты составляют 4.2х4.2х1.2 см, угол обзора - 88°.
Независимо от типа объектива, камера имеет следующие характеристики: минимальная освещенность - 0,4 лк, разрешение - 380 линий, питание - 12 В, вес - 12 г.

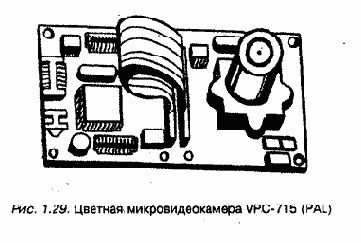

На рис. 1.29 изображена цветная микровидеокамера VPC-715 (PAL).
Стандартный объектив имеет фокусное расстояние 5,6 мм, угол обзора 56°, разрешение: PAL - 512(H)x582(V). Камера может работать при освещенности до 2,5 лк. Габариты 4.2х8.4хЗ.0 см со стандартным и 4,2х8,4х1,2 см с точечным объективами. Вес - 30 г.
Эти и им подобные камеры могут монтироваться как вместе с объективом, так и с вынесенным объективом. Маскировка может быть самой различной: в розетках электропитания, радиоприемниках, настенных и настольных часах, одежде, очках, датчиках пожарной сигнализации, приборах освещения и т.д.
Мы не приводим рисунки этих видеокамер по той простой причине, что они по внешнему виду ничем не отличаются от обычных.
Видеокамеры могут снабжаться различными сменными объективами. Нужно иметь в виду, что некоторые материалы, применяемые для маскировки объектов (типа "черное стекло"), пропускают только небольшую часть спектра и могут успешно работать при солнечном освещении, при освещении ИК прожектором или обычными лампами накаливания, но их применение невозможно при освещении объекта люминесцентными или галогеновыми лампами.
Представляет интерес описание видеокамеры с передатчиком. Например, это может быть OVS-25-5, изображенная на рис. 1.30. Разрешение этой камеры - 380 линий. Чувствительность - 0,5 лк, объектив с фокусным расстоянием 1,6 мм и автоматической регулировкой диафрагмы. Встроенный передатчик работает в диапазоне 400-500 МГц и имеет мощность 40 мВт. Питание внешнее 12 В, потребляемый ток - 120 мА. Габариты - 3,8х4,5х5,9 см, вес - 120 гр.
