Чувствительный микрофон с усилителем на малошумящих транзисторах

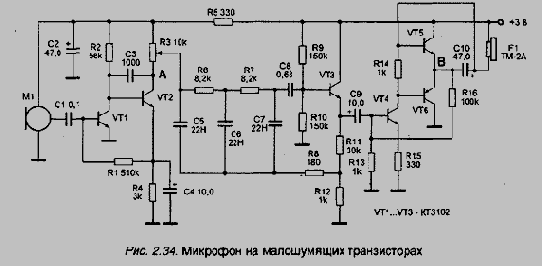

Конструирование чувствительных усилителей для прослушивания речи имеет свои особенности. Одна из практических схем микрофонного усилителя приведена на рис. 2.34.

Это устройство содержит двухкаскадный усилитель низкой частоты на малошумящих транзисторах VT1 и VT2, корректирующий фильтр на транзисторе VT3 и оконечный усилитель, собранный по двухтактной бестрансформаторной схеме, на транзисторах VT4-VT6. Акустическое усиление сигнала звуковой частоты, приведенным устройством составляет 85 дБ, начальный ток потребления - 1,8 мА, полоса усиливаемых частот - от 0,3 до 3 кГц, максимальный выходной уровень сигнала - 124 дБ.

Сигнал с микрофона М1 типа "Сосна" через конденсатор С1 поступает на базу транзистора VT1. Поскольку чувствительность усилителя звуковой частоты ограничена внутренними шумами транзисторов, то для уменьшения шумов в первых каскадах усилителя использованы малошумящие транзисторы типа КТ3102.

Усилительные каскады на транзисторах VT1 и VT2 охвачены глубокой отрицательной обратной связью, которая позволяет обеспечить устойчивую работу каскадов и более линейную АЧХ. Нагрузкой второго каскада усилителя является перемеяный резистор R3, он же является и регулятором громкости. Сложный RС-фильтр, состоящий из элементов R3, С5, R6, С6, R7, С7 отсекает "шумовые" ВЧ составляющие, принимаемые микрофоном, и оставляет только сигналы в полосе частот до 4 кГц. Этот диапазон обеспечивает наибольшую разборчивость речевой информации.

С выхода фильтра сигнал поступает на оконечный усилитель звуковой частоты, выполненный на транзисторах VT4, VT5 типа КТ315 и транзисторе VT6 типа КТЗ61. Нагрузкой усилителя служит головной телефон типа ТМ-2А или ТЭМ. Резисторы в схеме используются типа МЛТ-0,125. Резистор R3- СПЗ-41 или другой небольших габаритов.

Настройка устройства сводится к подбору сопротивлений резисторов R1 и R16 для установки напряжения в точках А и В равным половине напряжения питания.

Микрофон для обнаружения слабых акустических сигналов на специализированной микросхеме

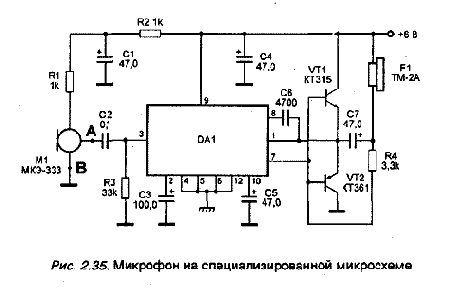

В отличие от предыдущего устройства, собранного на дискретных элементах, предлагаемое устройство собрано на широко распространенной микросхеме типа К237УН1 и предназначено для обнаружения слабых акустических сигналов. Принципиальная схема устройства приведена на рис. 2.35.



В схеме использован электретный микрофон типа МКЭ-333. Сигнал с микрофона М1 поступает на вход микросхемы DA1 типа К237УН1, которая представляет собой усилитель низкой частоты. Усилитель включен по типовой схеме. Транзисторы VT1 типа КТ315 и VT2 типа КТ361 выполняют роль эмиттерных повторителей и служат для усиления сигнала по току. В качестве нагрузки используется телефон типа ТМ-2А.

Настройка усилителя звуковой частоты заключается в получений максимальной мощности сигнала на выходе микросхемы DA1 путем измене ния сопротивления резистора R3. Сопротивление резистора R3 подбирают таким, чтобы при номинальном напряжении питания 9 В и отсутствии сигнала звуковой частоты на входе микросхемы DA1 потенциал на выводе 1 микросхемы DA1 находился в пределах 3,75-3,85 В.

В случае неустойчивой работы усилителя, его самовозбуждения, необходимо между выходом микрофона М1 и конденсатором С2 включить резистор сопротивлением 2-68 кOм.

Устройство работоспособно в диапазоне питающих напряжений 3-9 В, потребляемый при этом ток составляет 2-6 мА. Вместо микрофона возможно подключение многовитковой катушки индуктивности. Она подключается между точками А и В схемы. Микрофон М1 и резисторы при этом отключаются. В последнем случае возможна регистрация переменных магнитных полей.
