2.1.1. Миниатюрные радиопередатчики
Миниатюрный радиопередатчик на туннельном диоде

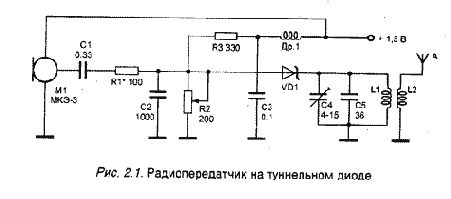

Среди большого семейства радиопередатчиков можно выделить те устройства, которые имеют простое схемное решение, малое количество деталей и при всем этом обладают достаточно хорошими характеристиками. Схема простого микропередатчика изображена на рис. 2.1.
Основу этого устройства составляет схема высокочастотного генератора на туннельном диоде. Ток, потребляемый генератором от источника питания, составляет примерно 15 мА и зависит от типа туннельного диода. Тип туннельного диода может быть выбран, по усмотрению радиолюбителя, с током потребления не более 10-15 мА (например, диод АИ201А).
Генератор сохраняет свою работоспособность при напряжении источника питания 1 В и выше при соответствующем выборе рабочей точки резистором R2. Дроссель Др1 наматывается на резисторе МЛТ 0,25 проводом ПЭВ 0,1 и содержит 200-300 витков. Чтобы провод не соскакивал с резистора, он периодически смазывается клеем "Момент", БФ-2 или другим. Индуктивность дросселя должна быть 100-200 мкГн. Дроссель может быть заводского изготовления. Катушка колебательного контура L1 выполнена без каркаса и содержит 7 витков провода ПЭВ 1,0 мм. Диаметр катушки 8 мм, длина намотки 13 мм. Катушка связи L2 так же, как и L1I - бескаркасная, намотана проводом ПЭВ 0,35 мм, 3 витка, диаметр катушки 2,5 мм, длина намотки - 4 мм. Катушка L2 располагается внутри катушки колебательного контура L1.
Настройка передатчика сводится к установке рабочей точки туннельного диода путем вращения движка подстроечного резистора R2 до появления устойчивой генерации и подстройке частоты колебаний конденсатором С4. Антенной является отрезок монтажного провода длиной примерно в четверть длины волны. Глубину модуляции можно изменить подбором сопротивления резистора К1. Сигнал этого передатчика можно принимать на телевизионный приемник.

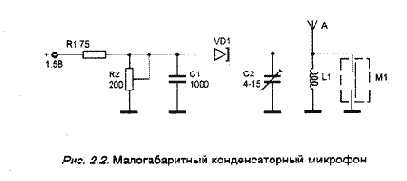

Значительно упростить конструкцию радиомикрофона можно при использовании малогабаритных конденсаторных микрофонов, включаемых непосредственно в колебательный контур высокочастотного генератора. Возможная схема такого передатчика представлена на рис. 2.2.
Как известно, конденсаторный микрофон выполнен в виде развернутого конденсатора с двумя плоскими неподвижными электродами, параллельно которым закреплена мембрана (тонкая фольга, металлизированная диэлектрическая пленка и т. п.), электрически изолированная от неподвижных электродов. Выступая элементом контура, конденсаторный микрофон осуществляет частотную модуляцию. В остальном описание схемы и настройка передатчика аналогичны вышеприведенной схеме.
Мощность излучения вышеприведенных устройств, составляет доля единиц мВт. Соответственно, и радиус действия этих устройств составляет единицы - десятки метров.
Микропередатчик с ЧМ на транзисторе

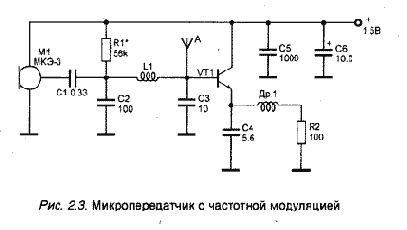

Схема микропередатчика, выполненного на транзисторе, приведена на рис. 2.3.
Модулирующее напряжение, снимаемое с электретного микрофона МКЭ-3 (МКЭ-333, МКЭ-389, М1-А2 "Сосна"), через конденсатор С1 поступает на базу транзистора VT1, на котором выполнен задающий генератор. Так как управляющее напряжение приложено к базе транзистора VT1, то, изменяя напряжение смещения на переходе база-эмиттер, и, соответственно, емкость цепи база-эмиттер, которая является одной из составных частей колебательного контура задающего генератора, осуществляется частотная модуляция передатчика. Этот контур включает в себя также катушку индуктивности L1, расположенную по высокой частоте между базой транзистора VT1 и массой, и конденсаторами СЗ и С4. Конденсатор С4 включен в цепь обратной связи емкостной трехточки, являясь одним из плеч делителя С6 - С4, с которого и снимается напряжение обратной связи. Емкость конденсатора С4 позволяет регулировать уровень возбуждения. Во избежание влияния шунтирующего резистора R2 в цепи эмиттера транзистора VT1 на колебательный контур, которое может вызвать чрезмерное расширение полосы частот резонансной кривой, последовательно с резистором R2 включен дроссель Др1, блокирующий прохождение токов высокой частоты. Индуктивность этого дросселя должна быть около 20 мкГн. Катушка L1 бескаркасная, диаметром 3 мм намотана проводом ПЭВ 0,35 и содержит 7-8 витков.
Для получения максимально возможной мощности необходимо правильно выбрать генерирующий элемент (транзистор VT1) и установить оптимальный режим работы генератора. Для этого необходимо применять транзисторы, верхняя граничная частота которых должна превышать рабочую частоту генератора не менее чем в 7-8 раз. Этому условию наиболее полно отвечают транзисторы типа n-p-n КТЗ68, хотя можно использовать и более распространенные транзисторы КТЗ15 или КТЗ102.
