Радиоприемное устройство AM сигналов с фиксированной настройкой частоты

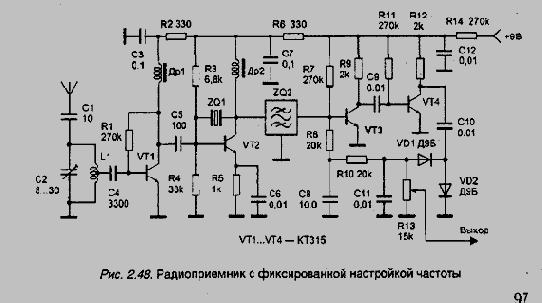

В отличие от предыдущего, предлагаемое устройство имеет более простое схемное решение. Приемник работает в диапазоне 27-29 МГц с амплитудной модуляцией. Чувствительность - около 4 мкВ/м. Селективность по соседнему каналу - 26 дБ. Приемник имеет фиксированную настройку на один или несколько каналов. Принципиальная схема радиоприемника приведена на рис. 2.48.

Принятый сигнал выделяется контуром L1, С2 и усиливается усилителем высокой частоты, выполненным на транзисторе VT1. На транзисторе VT2 выполнен преобразователь частоты с совмещенным гетеродином и кварцевой стабилизацией частоты гетеродина кварцем ZQ1. Усиленный сигнал с коллектора VT1 смешивается с сигналом гетеродина. В результате на коллекторе транзистора VT2 формируется сигнал промежуточной частоты. Сигнал ПЧ выделяется пьезокерамическим фильтром ZQ2 с частотой настройки 465 кГц и усиливается двухкаскадным усилителем промежуточной частоты, собранным на транзисторах VT3, VT4. Детектор приемника выполнен на диодах VD1, VD2. С детектора сигнал поступает на систему АРУ, состоящую из цепи R8, С8, R10, а также через регулятор громкости R13 на усилитель звуковой частоты, аналогичный приведенному на рис. 2.46.

Диоды VD1 , VD2 могут быть типа Д18,ГД507. Пьезокерамический фильтр ZQ2 может быть любой с частотой настройки 465 кГц. Дроссели Др1, Др2 намотаны на резисторах МЛТ-0,25 сопротивлением более 100 ком. Каждый имеет по 100 витков провода ПЭВ 0,1.

Конструкция катушки L1 аналогична предыдущему описанию, она содержит 13 витков провода ПЭВ 0,23 с отводом от 3 витка.

Настройку начинают с установки токов коллекторов транзисторов VT1-VT4. Ток коллектора VT1 (0,6 мА) устанавливается подбором сопротивления резистора К1. Токи коллекторов VT2-VT4 устанавливаются подбором сопротивлений резисторов RЗ, R7, R11, соответственно, равными 1, 0,5 и 0,05 мА.

Радиоприемное устройство AM сигналов на специальной микросхеме

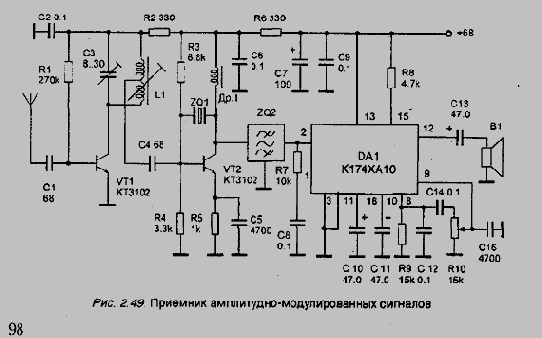

Предлагаемое радиоприемное устройство по схемному решению намного проще рассмотренного выше. Это стало возможным благодаря использованию в приемнике специализированной микросхемы К174ХА10. Она включает в себя тракт ПЧ, детектор, УЗЧ. Чувствительность приемника при отношении сигнал/шум 12 дБ - около 1 мкВ/м. Селективность по соседнему каналу - 32 дБ (целиком зависит от параметров используемого пьезокерамического фильтра). Селективность по зеркальному каналу - 26 дБ. Мощность усилителя звуковой частоты -100 мВт на нагрузке сопротивлением 8 Ом. Приемник работает при питающих напряжениях от 4 до 9В. Принципиальная схема приведена на рис. 2.49.




Сигнал с антенны поступает на базу транзистора VT1, который выполняет роль резонансного усилителя высокой частоты. Контур L1, С3 определяет селективность приемника по зеркальному каналу. Усиленный сигнал поступает на вход преобразователя частоты, выполненного на транзисторе VT2 по схеме с совмещенным гетеродином, частота которого стабилизирована кварцем ZQ1. С нагрузки преобразователя, дросселя Др1, сигнал промежуточной частоты поступает на пьезокерамическпй фильтр ZQ2, который из набора частот выделяет промежуточную частоту 465 кГц.

Отфильтрованная ПЧ поступает на вход УПЧ микросхемы DA1. Выходной каскад УПЧ включен по нестандартной схеме, роль нагрузки УПЧ выполняет резистор R8. Это немного ухудшает качество детектировання, но позволяет отказаться от использования контуров ПЧ и их настройки. С выхода детектора напряжение звуковой частоты поступает на регулятор громкости R10 и с него на вход усилителя мощности данной микросхемы. С выхода УЗЧ сигнал через конденсатор С13 поступает в нагрузку - громкоговоритель или головные телефоны. Транзисторы VT1, VT2 можно заменить на КТЗ42, КТЗ68. Все сопротивления в схеме типа МЛТ-0,125, резистор R10 - типа СП1. Катушка L1 намотана на ферритовом стержне диаметром 2,8 мм и длиной 14 мм и содержит 16 витков провода ПЭВ 0,23 мм с отводом от 11-го витка, считая снизу по схеме. Дроссель Др1 намотан на аналогичном стержне и содержит 150 витков провода ПЭВ 0,1 мм. Настройку начинают с установки коллекторных токов транзисторов VT1 и VT2 равными 0,7 мА и 2 мА, соответственно, путем подбора сопротивлений резисторов R1 и R3. Резистор R8 подбирают по минимуму искажений звукового сигнала при минимальном уровне шумов на выходе УЗЧ. Контур L1, СЗ настраивается на частоту высокочастотного сигнала.

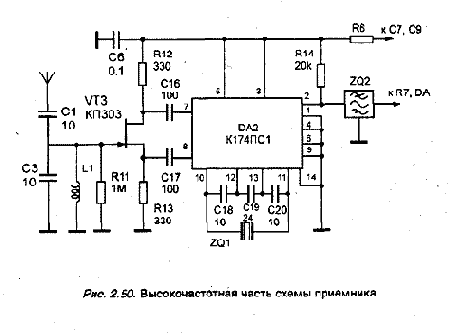

Модернизировать данный приемник можно, применив еще одну специализированную микросхему - DА2 К174ПС1. Она выполняет функции смесителя и гетеродина и имеет больший коэффициент передачи. Высокочастотная часть схемы (рис. 2.49) заменяется на схему, представленную на рис. 2.50.



Обозначение деталей схемы продолжает рис. 2.49. Катушка L1 выполнена без отвода. Транзистор VT3 выполняет роль симметрирующего устройства.
