Активный индикатор состояния линии

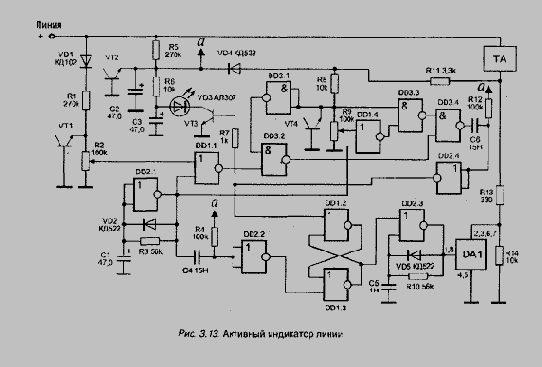

В отличие от вышеприведенных устройств, данное устройство не только выявляет подключение дополнительной нагрузки, но и, при срабатывании системы сигнализации, переводит устройство в активный режим работы. Этот режим позволяет блокировать многие радиоретрансляционные устройства и приборы, предназначенные для автоматической записи телефонных переговоров. Принципиальная схема такого устройства представлена на рис. 3.13.
Устройство собрано на 4-х микросхемах и 4-х транзисторах. Работа прибора описана ниже. Исходное состояние: трубка телефонного аппарата опущена. Питание устройства осуществляется от телефонной линии через ограничительный резистор R5. Конденсатор С2 заряжается через резистор R5 до напряжения стабилизщации стабилитрона, выполненного на транзисторе VT2. С конденсатора С2 напряжение величиной 7-8 В поступает на устройство для питания микросхем (точка "а"). От источника питания через резистор R6 заряжаемся конденсатор СЗ. Резисторы R6, R7, конденсатор СЗ, светодиод VD3 и транзистор VT3 образуют схему индикации устройства. Напряжение линии через диод VD1 типа КД102 поступает на делитель напряжения, образованный резисторами R1 и R2. Напряжение на резисторе R2 ограничивается транзистором VT1, включенным по схеме стабилитрона, до напряжения питания, что необходимо для защиты входов микросхем от высокого напряжения. С движка подстроечного резистора R2 напряжение высокого уровня поступает на вход элемента DD1.1 микросхемы К561ЛЕ5, запрещая проход импульсов с генератора, выполнен нога на элементе 002.1 микросхемы К561ТЛ1. Этот генератор выполнен на основе триггера Шмидта. При заряде и разряде конденсатора С1 на выходе генератора появляются прямоугольные импульсы. Поскольку заряд конденсатора С1 происходит через диод VD2 типа КД522, а разряд - через резистор RЗ, то на выходе элемента DD2.1 имеют место короткие положительные импульсы с частотой следования 1-О,5 Гц. Первый же импульс, пройдя через дифференцирующую цепочка С4, R4 и элемент DD2.2, устанавливает триггер, собранный на элементах DD1.2, DD1.3, в положение, когда на входе элемента DD2.3 низкий уровень напряжения. Генератор, собранный на DD2.3, выключен и на выводах 1,8 микросхемы DА1 типа КР1014КТ1 присутствует высокий уровень. Одновременно импульсы с DD2.1 поступают на элементы DD1.1 и DD1.4. Через DD1.1 импульсы не проходят, т. к. c резистора R2 поступает высокий уровень. Нулевой уровень, снимаемый с резистора R9 подается на входы элементов DD3.1 и DD3.3 микросхемы К561ЛА7. Поэтому импульсы, проходящие через DD1.4, не проходят на DD3.4. Следовательно, на выходе DD2.4 присутствует логический ноль, и транзистор VT3 закрыт. С движка резистора R2 снимается напряжение логической единицы, достаточное для переключения элемента DD1.1, выполняющего функцию управляемого компаратора с чувствительностью в десятки милливольт.
Если к линии подключается дополнительная нагрузка сопротивлением менее 100 кОм, то напряжение в линии уменьшится на некоторую величину. Одновременно уменьшается и напряжение на движке резистора R2. Это приводит к появлению на входе DD1.1 напряжения, воспринимаемого микросхемой как уровень логического нуля. Этот уровень разрешает прохождение импульсов от DD2.1 через DD1.1. Поскольку на выходе DD3.1 высокой уровень, то импульсы проходят через ключ DD3.2. При этом на выходе DD3.3 тоже высокий уровень и эти импульсы проходят и через ключ DD3.4. Продифференцированные цепочкой С6, R12 импульсы через элемент DD2.4 поступают на базу транзистора VT3. Транзистор открывается, и конденсатор С3 быстро разряжается через открытый транзистор VT3 и светодиод VD3, который ярко вспыхивает с частотой 0,5-1 Гц. В перерывах между импульсами конденсатор С3 подзаряжается через резистор R6. Так как оценка состояния линии происходит под управлением импульсов с генератора DD2.1, то некоторое изменение напряжения в линии в момент заряда конденсатора С3 на работе устройства не сказывается.
Рассмотрим случай, когда телефонная трубка снята. При этом со противление телефонного аппарата включается между плюсовым проводом линии и резисторами R11 и R13. Напряжение в линии уменьшается до 5-25 В, т. к, нагрузкой линии будут телефонный аппарат, резистор R13 и резистор R14, зашунтированный малым (около 10 Ом) сопротивлением микросхемы DA1. Напряжение, снимаемое с резистора R13, обеспечивает питание устройства через диод VD4 типа КД522. При этом напряжение высокого уровня с точки соединения резисторов R8,R9 поступает на элементы DD3.3 и DD3.1. Низким уровнем закрывается ключ DD3.2. С движка резистора R9 снимается напряжение логической единицы, близкое к напряжению переключения компаратора DD1.4. Допустим, что к линии подключается (или была подключена) дополнительная параллельная или последовательная нагрузка, которая приводит к уменьшению напряжения в линии. При этом напряжение на движке резистора R9 принимает уровень, расцениваемый микросхемой, как уровень логического нуля. При этом импульсы с DD2.1 проходят через DD1.4, DD3.3 и DD3.4. После дифференцирующей цепочки С6, R12 и элемента DD2.4 они поступают на базу транзистора VT3, включая световую индикацию. Одновременно, первый же импульс переводит триггер на DD1.2 и DD1.3 в состояние, разрешающее работу генератора на элементе DD2.3. С выхода генератора короткие импульсы частотой 12-20 кГц поступают на ключ, выполненный на микросхеме DА1. Ключ начинает закрываться и открываться с частотой генератора. При этом сигнал в линии модулируется этой частотой. Это вызывает расширение спектра сигнала, излучаемого радиоретранслятором, подключенным в линию. Одновременно напряжение влипни увеличивается до 35-45 В. Это связано с тем, что последовательно с резистором R13 включается резистор R14, ранее шунтированный ключом DА1. Повышение напряжения в линии до такого уровня позволяет нейтрализовать автоматические записывающие устройства, срабатмвающие по уровню напряжения в линии.
Для того, чтобы работа этого генератора не мешала анализу состояния линии, он периодически отключается путем переключения триггера DD1.2, DD1.3 на момент оценки состояния линии. Если в процессе оценки состояния линии принимается решение о том, что линия свободна от посторонних подключений, то схема автоматически устанавливается в исходное состояние и переходит в ждущий режим с периодической проверкой состояния линии.
Резисторы используются типа МЛТ-0,125. Диод VD1 можно заменить на КД105, Д226. Транзисторы можно заменить на КТ3102, КТ503. Микросхемы можно использовать из серий 564 и 1561. Конденсаторы С1, С2 и С3 должны быть с минимальным током утечки.
При настройке устройства устанавливается частота генераторов 0,51 Гц и 12-20 кГц резисторами R3 и R10, соответственно. При включенном генераторе DD2.3 резистором R14 устанавливается уровень напряжения в линии, равный 35-45 В, при котором еще не происходит рассоединение линии. Исходные уровни срабатывания рассматриваемого устройства устанавливаются резисторами R2 и R9.
Прибор необходимо подключать к линии с соблюдением полярности
