Индикатор линии на микросхеме

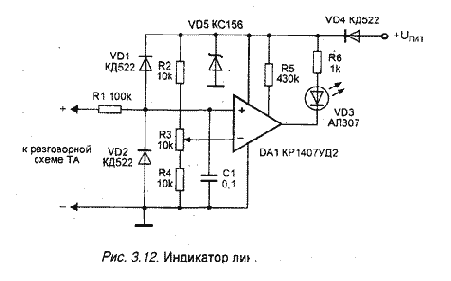

Индикатор устанавливается в корпус телефонного аппарата и питается от телефонной линии. Он индицирует несанкционированное подключение клинии в момент ведения разговора, т. е. когда трубка снята с рычага телефона. Принципиальная схема индикатора приведена на рис. 3.12.
Основу схемы составляет операционный усилитель DA1 типа КР1407УД2, включенный по схеме компаратора напряжений. При снятии телефонной трубки напряжение с линии подается на рассматриваемое устройство через диод VD4 типа КД522, образующий со стабилитроном VD5 типа КС156 параметрический стабилизатор напряжения. Одновременно напряжение поступает через резистор R1 на неинвертирующий вход компаратора DA1. На инвертирующий вход последнего подается опорное напряжение, снимаемое с движка подстроечного резистора R3. При снижении входного напряжения до уровня , меньшего чем опорное напряжение, на выходе компаратора DA1 появляется уровень логического нуля, что вызывает включение светодиода VD3 типа АЛ307.
Диоды VD1 и VD2 совместно с резистором R1 ограничивают напряжение на неинвертирующем входе DA1 на уровнях, выходящих за пределы питающих напряжений - не более, чем на 0,7 В (на величину прямого падения напряжения на диодах VD1, VD2). Конденсатор С1 защищает схему от высокочастотных наволок в линии. Резистор R5 устанавливает режим работы микросхемы DA1. В устройстве использованы резисторы типа МЛТ-О,125 . Диоды VD1, VD2, VD4 - любые кремниевые. Стабилитрон VD5 - любой на напряжение стабилизации 4,7-7,0 В. Микросхему DA1 можно заменить на КР140УД1208, а также на любой операционный усилитель с током потребления не более 5 мА.
Устройство настраивают по методике, приведенной ниже. Сняв трубку телефонного аппарата и установив разговорное соединение (позвонив, например, знакомым), подстройкой резистора R3 добиваются погашения светодиода VD3. Медленно, изменяя сопротивление резистора R3, находят положение движка последнего, при котором устройство срабатывает. Затем немного поворачивают движок резистора R3 в обратную сторону. Светодиод снова гаснет, прибор настроен. Он будет реагировать как на параллельное подключение к линии, так и на последовательное подключение. Необходимо соблюдать полярность включения прибора!
